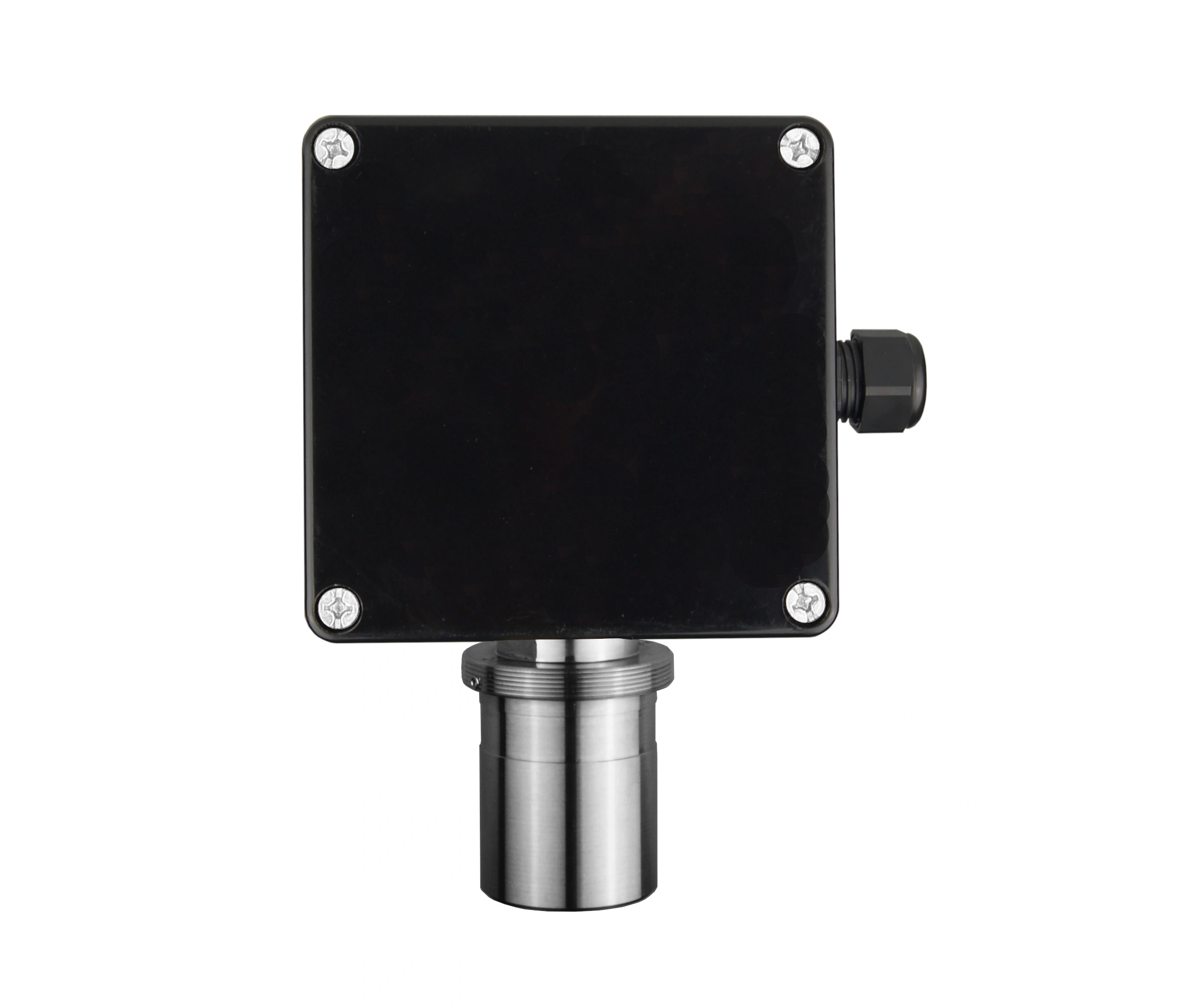

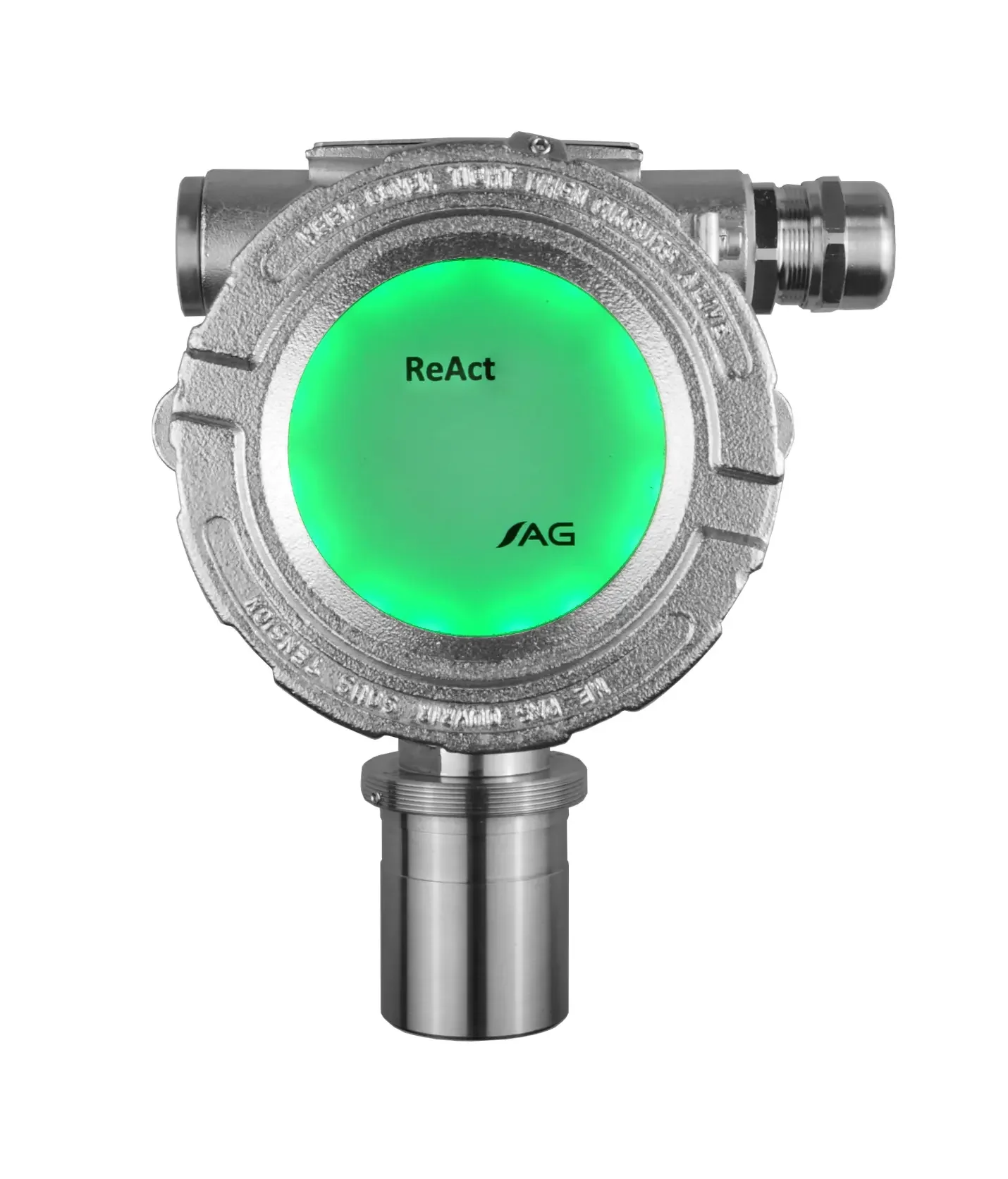

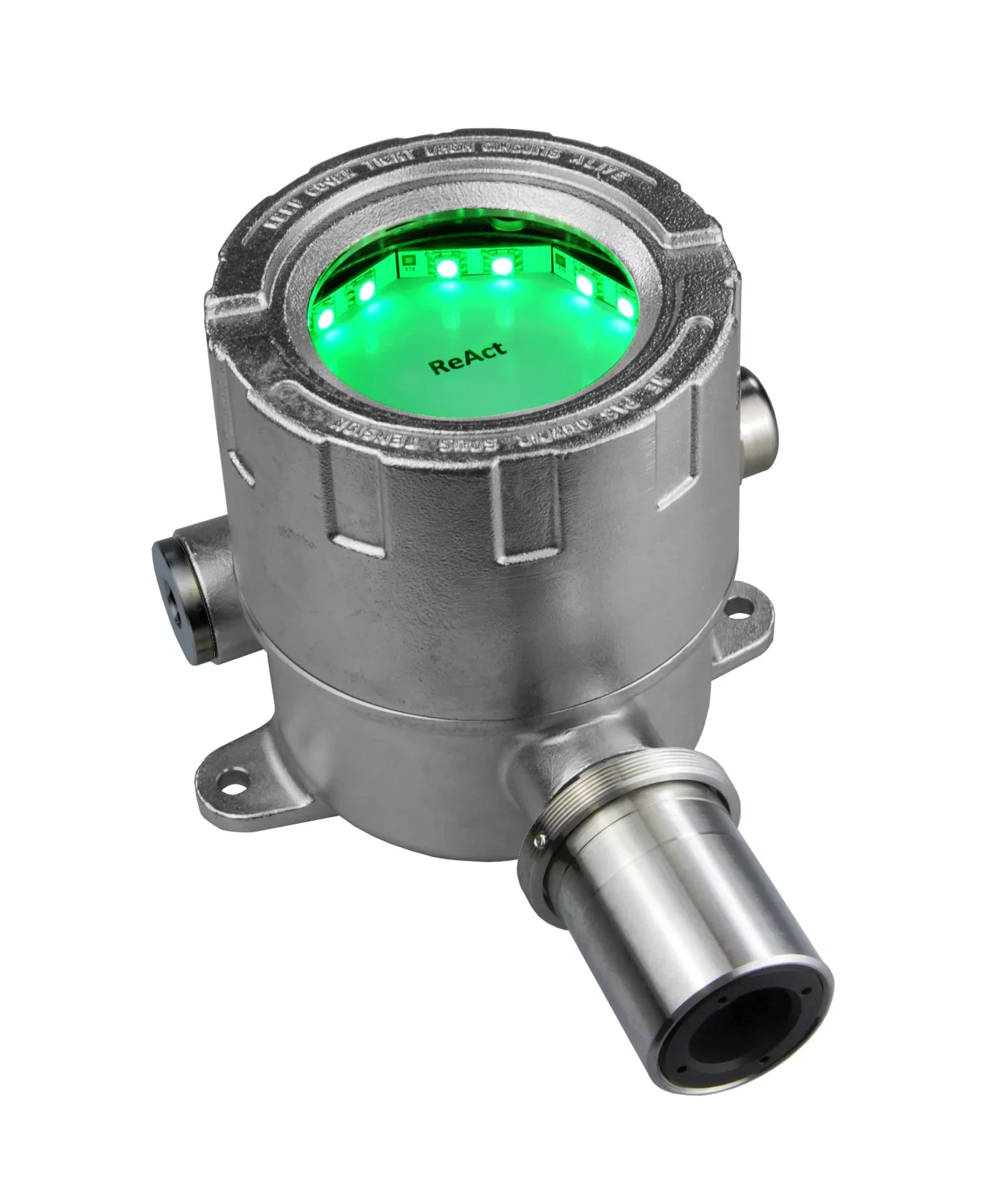

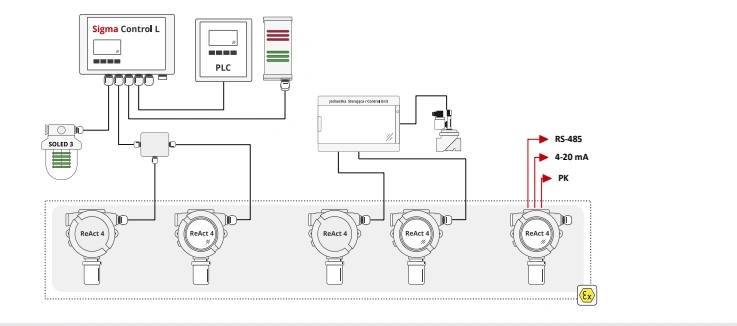

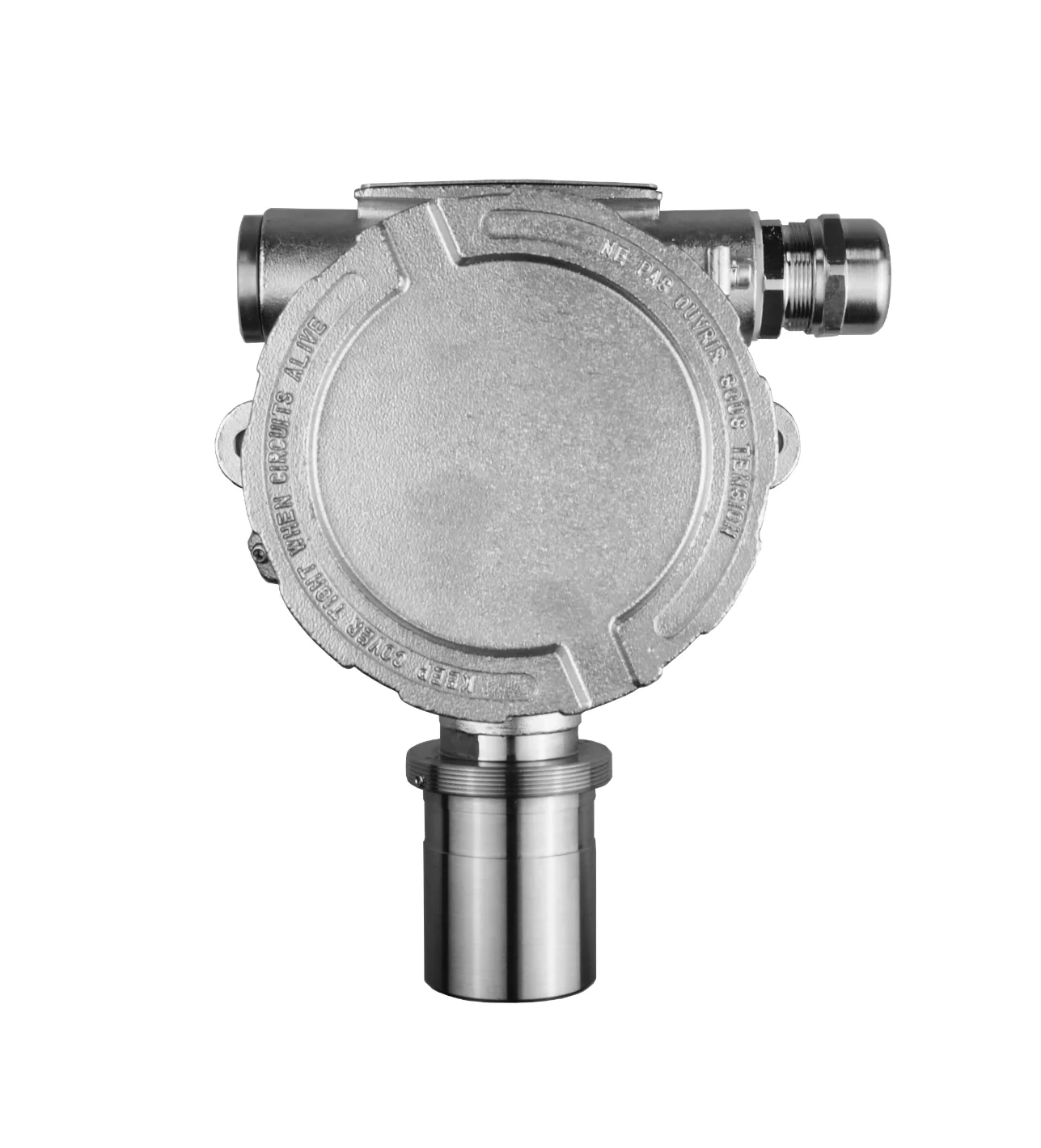

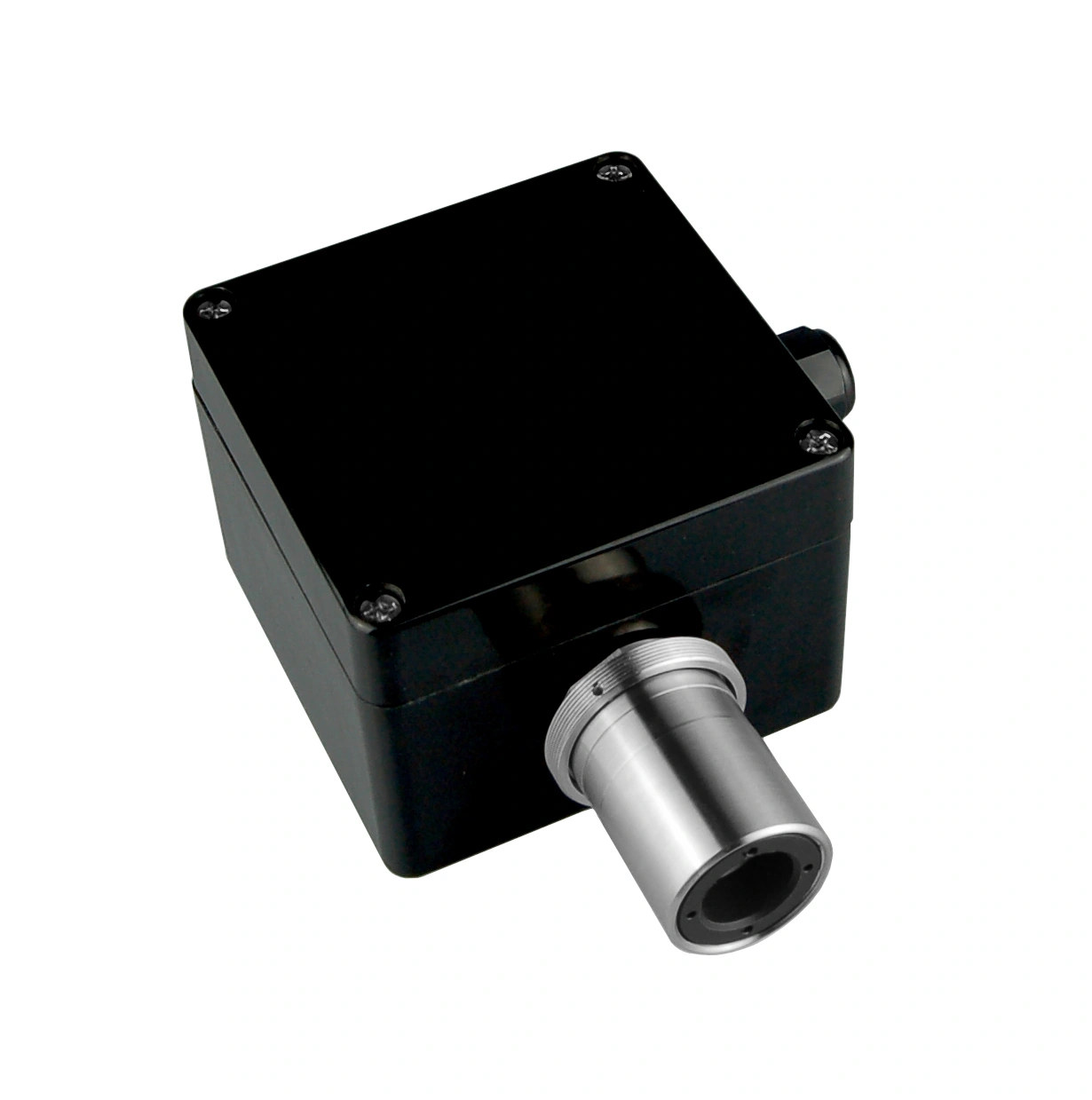

1/6 2/6 3/6 4/6 5/6 6/6 +1 Czujniki Gazów ReAct 4 Kod produktu: PW-093-RA4-X Czujnik Gazu ReAct 4 przeznaczony jest do detekcji gazów reaktywnych w otaczającej atmosferze, ze szczególnym uwzględnieniem atmosfer agresywnych lub korozyjnych: IP63, Ex II3G Ex nA IIC T3 Gc, wyświetlacz FLED (GasOk), współpraca z systemem Sigma Gas Zobacz pełny opis Funkcjonalności: Certyfikaty: Opis produktu Dane techniczne Wykrywane gazy Czujnik Gazu ReAct 4 jest urządzeniem którego podstawową funkcją jest pomiar, monitoring i detekcja gazów reaktywnych w otaczającej atmosferze, ze szczególnym uwzględnieniem atmosfer agresywnych lub korozyjnych. Urządzenie może pracować zarówno jako część Systemu Bezpieczeństwa Gazowego Sigma Gas jak też jako urządzenie samodzielne, integrowane niezależnie z nadrzędnym systemem automatyki (np. poprzez sygnał 4…20mA, RS-485). ReAct 4 zastępuje oferowane dotychczas czujniki Sigma ReAct oraz ReAct i w stosunku do nich posiada całkowicie nową platformę elektroniczną. Czujnik wyposażony jest w nowoczesną głowicę pomiarową HR o znacznie polepszonych właściwościach pomiarowych oraz jest urządzeniem samo diagnozującym się – i w przypadku wykrycia nieprawidłowości w działaniu informuje o tym fakcie użytkownika. Znamionowe parametry zasilaniaNapięcie UZAS 15 – 50 V Moc PZAS 0,3 – 4 W Warunki środowiskowe Zakres temperatur otoczenia Ta Określony w zależności od: klasy temperaturowej urządzenia (patrz ATEX poniżej), konfiguracji urządzenia, w tym również zastosowanego sensora 0 – 40°C ( Przechowywanie ) Zakres wilgotności względnej 10 – 90% ciągle 30 – 90% ciągle ( Przechowywanie ) 0 – 99% chwilowo Bez kondensacji Ciśnienie 1013 ± 10% hPa ATEX II 3G Ex nA IIC T3 Gc -40 ≤ Ta ≤ 50°C IP IP63 Parametry wyjść analogowych 4 – 20 mARodzaj wyjścia Sink / source US_MAX (w trybie „sink”) 300 Ω US_MAX (w trybie „sink”) 30 V (maksymalne napięcie między zaciskami „S” i „-”) Parametry wyjść cyfrowychPrzekaźnik Przekaźnik 3 sztuki, styki zwierne: 24 V / 0,3 A, niezabezpieczone Parametry komunikacji cyfrowej RS-485 RS-485, Modbus ASCII, Sigma Bus, od 19200 Bd 7E1 Teta Teta Bus Parametry komunikacji radiowej Bluetooth 4.2 Wbudowana sygnalizacja optyczna D=LCD: wyświetlacz alfanumeryczny 2×8 typu LCD wraz z kontrolkami typu LED D=FLED: wielokolorowy wyświetlacz statusu czujnika LED Wbudowana sygnalizacja akustyczna D=FLED.A: 70 dB w odległości 1 m Klasa ochronności elektrycznej III Wpusty kablowe Zakres dławionych średnic kabla Patrz tabela z konfiguracją urządzenia Gwint zewnętrzny E=ALB, ALZ, SS: M20 x 1,5 E=PES: M25 x 1,5 Przekrój kabla złącz zaciskowych 0,5 – 2,5 mm2 (dla przewodów podwójnych należy zastosować tulejki 2 x 1 mm2 lub 2 x 0,75mm2) Materiał obudowy Patrz tabela z konfiguracją urządzenia Materiał głowicy Stal kwasoodporna + PTFE Masa Maksymalnie 3,5 kg Częstotliwość obowiązkowych przeglądów serwisowych Raz na rok (ważność Świadectwa Kalibracji) czas może ulec skróceniu ze względu na trudne warunki pracy Sposób montażu E=ALB, ALZ, SS – do konstrukcji nośnej, 2 otwory na wkręt M4 mm, rozstaw 127 mm E=ALB, ALZ, SS – wskazane użycie wsporników montażowych – patrz tabela 14 E=PES – do konstrukcji nośnej, 4 otwory na wkręt M6 mm, rozstaw 106 x 82 mm amoniakchlorchlorowodórcyjanowodórdwutlenek azotudwutlenek chlorudwutlenek siarkietanolfluorowodórfosfanfosgenmetanolozonsiarkowodórtlenek węglatlenki azotu Filmy Umiejscowienie i rola w systemie Dokumenty do pobraniaKarty katalogowe:Czujnik Gazu ReAct 4 - Karta Katalogowa Pobierz plikPodręczniki użytkownika:Czujnik Gazu ReAct 4 - Podręcznik Użytkownika Pobierz plikDeklaracje CE:Czujnik Gazu ReAct 4 - Deklaracja Zgodności Pobierz plikInne:Zestawienie parametrów pomiarowych czujników gazu Pobierz plik Powiązane produkty Czujniki GazówSmArtGas 4Czujniki GazówProGas 4 Konfigurator czujników gazu W celu ułatwienia pracy przy doborze odpowiedniego Czujnika Gazu stworzyliśmy unikatowy, elektroniczny konfigurator. Konfigurator ten obejmuje Czujniki Gazu Linii 4.0 przeznaczonej do sektora przemysłowego. Przejdź do konfiguratora Niezawodne i Innowacyjne Systemy Bezpieczeństwa Gazowego
